1. Введение

Язык электроавтоматики PLC (далее просто PLC) системы ЧПУ ЮпитерCNC® (далее ЮпитерCNC) предназначен для программной привязки электрооборудования станка к системе. Язык PLC представляет собой код на языке C#.
Предполагается, что пользователь уже обладает знаниями по программированию на языке C# и понимает основы программирования PLC (машины состояний).
Программа PLC исполняется параллельно с программным модулем ЧПУ системы.
ВНИМАНИЕ!
После отладки программы PLC, установки параметров и наладки оборудования всю ответственность за любые изменения программы и параметров несет тот, кто выполнил эти изменения!

2. Структура PLC программы

Программа PLC состоит из шести частей, которые объединены в одном файле.

Пример пустого модуля:


    namespace PLC;

    public partial struct TDM : COM.TDM {

    }

    public class PlcNameModule : PlcModule {
        // Здесь инициализация переменных для модуля
        //(не видны в других модулях PLC)

        // Регистрация модуля в PLC
        static PlcModule PlcNameModule = PlcEngine.AddOwnerPlcModule(new PlcNameModule());

        public void Init() {
        }
        public void BuildCommand(ref TDM DT) {
        }
        public void Execution(ref TDM DT) {
        }
        public void OutPut(ref TDM DT) {
        }
    }

struct TDM:


    public partial Struct TDM : COM.TDM {
    }

Это описание структуры параметров и статусов - передаваемое в различные модули PLC
Эта структура существует в единичном экземпляре.
И передается во все модули.
И с помощью нее модули могут обмениваться командами и статусами

В этой структуре можно объявить команды для других модулей.
Пример:


    // Объявление команды: Команда на выход в ноль по оси Z
    public bool CM_CoordZ;

    // Обращение к команде
    if (DT.CM_CoordZ == true) {...}

Команды обнуляется при каждом новом цикле PLC

В этой структуре можно объявить статусы.
Пример:


    // Объявление статуса: Начат выход в ноль по оси Z
    public static bool St_IsWorkG28Z { get; set; } = false;

    // Обращение к статусу
    if (TDM.St_IsWorkG28Z == true) {...}

Статусы сохраняют свое значение при переходе между циклами PLC.

Команды должны быть строго примитивных типов.
КАТЕГОРИЧЕСКИ запрещается делать типом команды класс. (на крайний случай структура)
Для статусов допускаются классы - строго для "static" переменных!

Инициализация переменных:


    // Здесь инициализация переменных для модуля
    //(не видны в других модулях PLC)

Здесь можно создавать любые переменные.
Эти переменные будут видны только в этом модуле.
Так-же допускается выделение памяти - создание объектов по "New"

Пример:


    static readonly PlcButton BtReset = new(Translate("СБРОС", "RESET"), EnumPlcImage.Reset);

Init():


    public void Init() {
    }

Эта функция вызываться один раз при запуске системы ЧПУ.
Здесь можно проводить инициализационные расчеты,
работа с выделением памяти, инициализация строк и пр.

BuildCommand():


    public void BuildCommand(ref TDM DT) {
    }

Эта функция вызывается для каждого цикла PLC - самой первой.
Предполагается что в в этой функции будут производится расчеты того - что нужно делать.
Т.к. одни и те-же команды могут приходить из разных пультов (как программных, так и физических),
а также из других систем - то:
Соответственно в этой процедуре нужно при необходимости "взвести" нужную команду.
При этом нужно учитывать - что команда могла быть "взведена" в соседнем модуле.
Пример "взвода" команды:


    DT.CM_ModeM1 |= BtModeM1.Front;

На вход в функцию передан экземпляр struct TDM - DT
В этом экземпляре и "взводятся" команды и меняются и считываются различные статусы
ВНИМАНИЕ! В этой функции запрещено:
- создавать объекты, строки, Task и пр.,
- ни каких долгих расчетов и циклов
- нужен максимально быстрый расчет

Execution():


    public void Execution(ref TDM DT) {
    }

Эта функция вызывается для каждого цикла PLC.
Вызов идет за вызовом функции BuildCommand(). Предполагается что в в этой функции будут производится основные расчеты.
В конечном итоге все сведется к расчету тех или иных статусов.
В этой функции нужно проверять команды на разрешение их выполнения по режимам ЧПУ и прочим параметрам.
Пример:


    TDM.IsJogMode = TPLC.Machine.Mode.Mode == CncMode.MDI && AllDriversOn();

На вход в функцию передан экземпляр struct TDM - DT
В этом экземпляре и считываются ранее рассчитанные команды и меняются различные статусы
Имеет значение порядок расчета.
Сначала эта функция вызывается для штатных модулей ЧПУ.
А уже потом идет вызов "пользовательских" модулей - чтобы могли переопределить расчеты штатных модулей
ВНИМАНИЕ! В этой функции запрещено:
- создавать объекты, строки, Task и пр.,
- никаких долгих расчетов и циклов
- нужен максимально быстрый расчет

OutPut():


    public void OutPut(ref TDM DT) {
    }

Эта функция вызывается для каждого цикла PLC.
Вызов идет за вызовом функции Execution(). Предполагается что в в этой функции будут производится выдача расчетов на исполнительные механизмы.
Т.е. записи результатов рассчитанных статусов.
Пример:


    TDM.IsJogMode = TPLC.Machine.Mode.Mode == CncMode.MDI && AllDriversOn();

На вход в функцию передан экземпляр struct TDM – DT
Сначала эта функция вызывается для штатных модулей ЧПУ.
А уже потом идет вызов "пользовательских" модулей - чтобы могли переопределить расчеты штатных модулей
ВНИМАНИЕ! В этой функции запрещено:
- создавать объекты, строки, Task и пр.,
- ни каких долгих расчетов и циклов
- нужен максимально быстрый расчет

3. Объекты PLC

3.1 Таймеры

Объект Таймера предназначен инициации выполнения каких либо действий через определенное время или через определенное количество циклов PLC
Объявлять таймер нужно в секции Инициализация переменных
Примеры объявления таймера:


    // Объявление таймера на 4.5 секунд
    public static PlcTimer TimerPowerOn { get; set; } = new(4.5d);

    // Объявление таймера на 20 циклов PLC
    public static PlcTimer TimerDrivesOn { get; set; } = new(20);

Параметры инициализации • Первый параметр double - то таймер будет срабатывать через указанное количество секунд.
• Первый параметр int - то таймер будет срабатывать через указанное количество циклов PLC.

Свойства и функции таймера:
• Start() - Запуск остановленного таймера
• Start(true) - Сброс и запуск таймера
• Front() - возвращает true один раз при достижении значения таймера • Rear() - Инвертируемо от Front()
• Reset() - Сброс отчета таймера с одновременной его остановкой
• Stop() - Останавливает отсчет таймера. Может быть продолжено с помощью Start()

Пример:


    // Запуск таймера
    TimerPowerOn.Start();
    ...
    // Проверка срабатывания таймера
    if (TimerPowerOn.Front()) {
        // Перезапуск таймера.
        TimerPowerOn.Start(true);
    };
    ...
    // Сброс таймера
    TimerPowerOn.Reset();

3.2 Входы

Объекты входов предназначены для считывания значений из портов ввода.
Сущестует три типа входов:
• InputBit - дискретный вход
• InputInt - цифровой вход - целое число
• InputDouble - цифровой вход - плавающее число
Объявлять входы нужно в секции Инициализация переменных
Примеры объявления входов:


    // Вход кнопки аварийной остановки станка
    readonly InputBit EmergencyStop = new(
        "In_Machine_EmergencyStop",
        Translate("Станок", "Machine"),
        Translate("Кнопка Аварийной остановки", "Emergency stop button"));

    // Объявление входа Wheel
    readonly InputInt Wheel = new(
        "Out_WHB_Wheel",
        Translate("Пульт WHB04B", "Remote WHB04B"),
        Translate("Маховик", "Wheel"));

Параметры инициализации:
• string Id входа, должен быть уникальным, по этой строке можно обращаться к входу из УП
• string Group - по этой строке входы группируются для удобства настройки при выборе
• string Name - имя входа - которое будет видно в интерфейсе
• bool Required - Обязательность привязки входа к физическому входу

Свойства и функции входов:
все типы входов: • bool/int/double Value - значение входа. Во время работы секции PLC не изменяется.
• bool/int/double OldValue - значение входа во время предыдущей секции.
• bool IsSettings - признак того что вход привязан к физическому входу.
Если не установлено то как правило означает что этой системы в станке нет.
дискретные входы InputBit:
• bool Front - Взводится по фронту (от предыдущей секции). Во время работы секции PLC не изменяется.
• bool Rear - Взводится по спаду (от предыдущей секции). Во время работы секции PLC не изменяется.
• int DelayTime - Можно задать время в миллисекундах нечувствительности после срабатывания входа. Для устранения дребезга.
цифровые входы InputInt/InputDouble:
• int/double Difference - Разница по сравнению с предыдущей секцией. Во время работы секции PLC не изменяется.
Примеры:


    // Вход кнопки аварийной остановки станка
    DT.CM_EmergencyStop |= EmergencyStop.Value;

    // Срабатывание по фронту сигнала
    DT.CM_StanokOn |= StanokOn.Front;

    // Проверка что маховик-энкодер подключен
    if (Wheel.IsSettings) {
        // Считывание перемещения маховика
        DT.WellFeed += Wheel.Value;
    }

3.3 Выходы

Объекты выходов предназначены для записи значений в порты вывода.
Существует три типа выходов:
• OutputBit - дискретный выход
• OutputInt - цифровой выход - целое число
• OutputDouble - цифровой выход - плавающее число
Объявлять выходы нужно в секции Инициализация переменных
Примеры объявления выходов:


    // Выход на реле подачи силового питания на станок
    readonly OutputBit StanokOn = new(
        "Out_Machine_StanokOn",
        Translate("Станок", "Machine"),
        Translate("Реле Включения станка", "Machine Enable Relay"));

    // Выход регулировки интенсивности охлаждения
    readonly OutputInt СoolantLevel = new(
        "Out_Machine_СoolantLevel",
        Translate("Станок", "Machine"),
        Translate("Уровень охлаждения", "Сooling Level"));

Параметры инициализации:
• string Id выхода, должен быть уникальным, по этой строке можно обращаться к выходу из УП
• string Group - по этой строке выходы группируются для удобства настройки при выборе
• string Name - имя выхода - которое будет видно в интерфейсе
• bool Required - Обязательность привязки выхода к физическому входу

Свойства и функции выходов:
• bool/int/double Value - значение выхода. Физически выход изменится после окончания работы секции
• bool/int/double OldValue - значение выхода во время предыдущей секции.
• bool/int/double Difference - Разница по сравнению с предыдущей секцией. Во время работы секции PLC не изменяется.
• bool IsSettings - признак того что выход привязан к физическому выходу.
Если не установлено то как правило означает что этой системы в станке нет.
Примеры:


    // Подача питания на станок
    StanokOn.Value = TPLC.Machine.MachineOn && !TDM.IsDemoMode;

    // Проверка что система регулировки охлаждения установлена в станке
    if (СoolantLevel.IsSettings) {
        // Регулировка интенсивности охлаждения
        СoolantLevel.Value = TDM.Machine_СoolantLevel;
    }

3.4. Системы станка

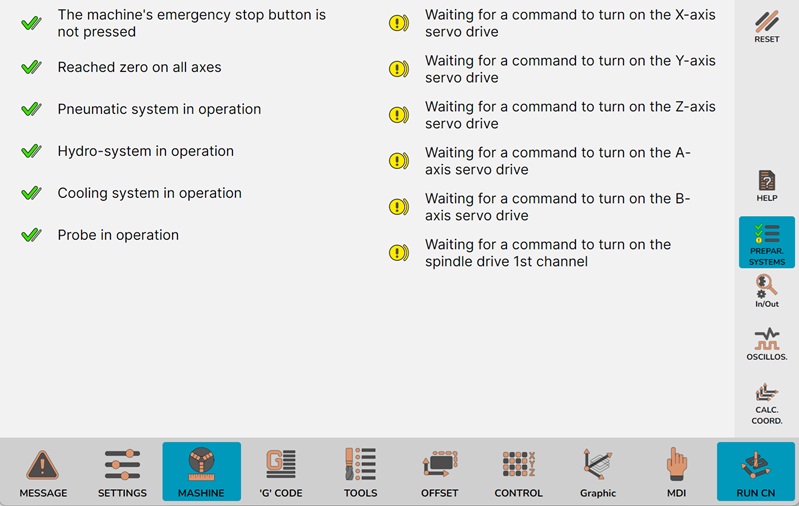

Объект LaunchMap предназначен для индикации состояния одной из систем станка
Список систем станка отображается на закладке "Станок"->"Готовность систем":

Позволяет быстро оценить состояние всех систем станка.
Как правило - для дальнейшего обращения к системе из других системе объявлять ее нужно в структуре TDM.
Примеры объявления системы:


    public partial struct TDM {
        .....
        // Вывод информации о контроле давления пневмо-системы
        public static LaunchMap LcPneumoSystem { get; set; } = LaunchMap(
            IndexLaunchMap1++,
            1,
            Translate("Нет давления в пневмо-системе", "No pressure in the pneumatic system"),
            Translate("Ожидание набора давления в пневмосистеме", "Waiting for pressure to build up in the pneumatic system"),
            Translate("Давление в пневмосистеме в работе", "The pressure in the pneumatic system in operation"));
        .....
    }

Параметры инициализации:
• int Id системы, должен быть уникальным, рекомендуем id присваивать так: "IndexLaunchMap1++"
• int Colum - номер колонки - в которой отображать систему, 1 или 2
• string ErrorMessage - Текст, который выводится при ошибке в системе (может быть переопределен)
• string WarningMessage - Текст, который выводится при предупреждении в системе (может быть переопределен)
• string InfoMessage - Текст, который выводится при нормальной работе системы (может быть переопределен)

Свойства и функции системы:
• MessageStatus Status - Статус системы. Перечисление, возможные значения:
MessageStatus.Error, MessageStatus.Warning, MessageStatus.Info,
• string ErrorMessage - текст состояния системы - который переопределяет базовый текст сообщения.
• string WarningMessage - текст состояния системы - который переопределяет базовый текст сообщения.
• string InfoMessage - текст состояния системы - который переопределяет базовый текст сообщения.
• string BaseErrorMessage - базовый текст состояния системы - только для чтения.
• string BaseWarningMessage - базовый текст состояния системы - только для чтения.
• string BaseInfoMessage - базовый текст состояния системы - только для чтения.
Пример вывода состояния системы:


    // Поблема с низковольтным питанием станка
    TDM.LcLowVoltage.Status = MessageStatus.Error;

    // Шпиндель не достиг заданных оборотов
    TDM.LcCurSpindle..Status = MessageStatus.Error;
    TDM.LcCurSpindle.ErrorMessage = TDM.LcCurSpindle.BaseErrorMessage
        + Translate(": Шпиндель не достиг заданных оборотов", ": The spindle could not accelerate");

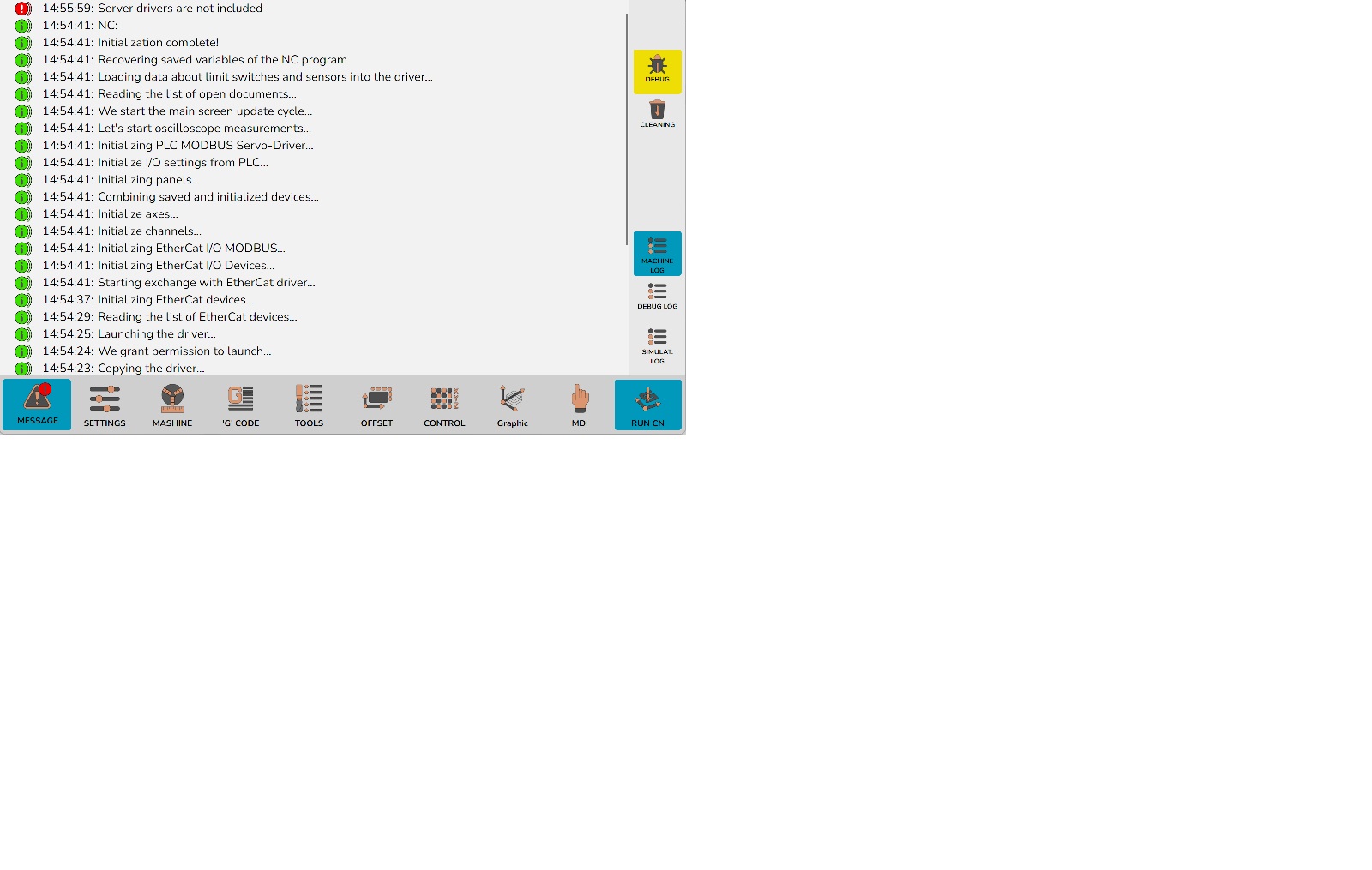

3.5. Message

Функции Message() позволяют вывести сообщения в верхнюю часть программы:

И на страницу журнала ЧПУ системы:

пример:


    // Вывод сообщения при срабатывании события сброса
    TPLC.PLC.Message(
        DT.NumMessage++,
        DT.CM_Reset,
        MessageStatus.Info,
        Translate("Сброс ЧПУ системы", "Resetting the CInNC system"),
        false);

Параметры:
• int Id Id сообщения (для подавления многократного вывода сообщения в каждом цикле PLC)
Рекомендации:
- Функция должна вызываться строго при каждом проходе. Вызов функции внутри if и тому подобное - не допустим.
- id присваивать строго так: "DT.NumMessage++"
• int Id Id сообщения (для подавления многократного вывода сообщения в каждом цикле PLC)
• bool View - Признак вывода сообщения. Сообщение выведется по фронту этой переменной
• MessageStatus Status - статус сообщения. Перечисление, возможные значения:
MessageStatus.Error, MessageStatus.Warning, MessageStatus.Info, MessageStatus.Message
• string Text - Текст сообщения
• bool IsDebug - Признак вывода сообщения в лог отладки (УП или PLC)

4. Объявление объектов PCL

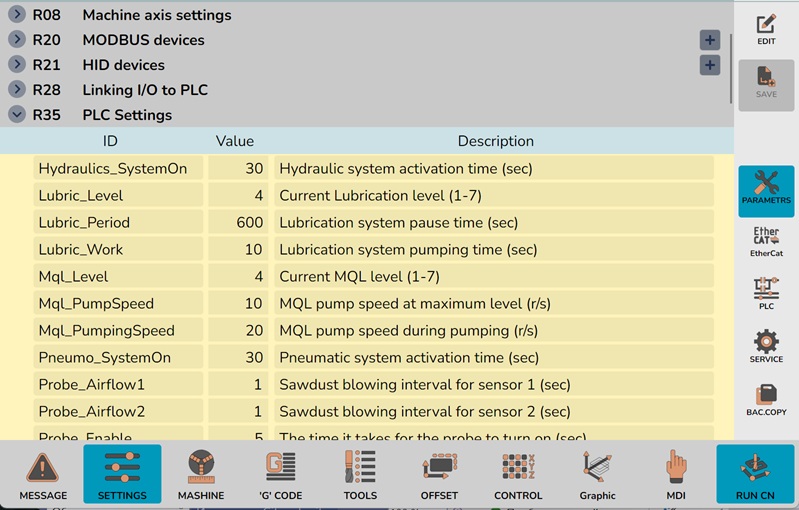

4.1. Объявление настройки PLC

Фуняция DeclarationPlcSetting Предназначена для объявления настройки:

Пользователь на странице настроек в разделе "Настройки PLC" может поменять такую настройку без изменения кода PLC:

DeclarationPlcSetting должен быть объявлен в разделе Init().
Пример вызова DeclarationPlcSetting:


    DeclarationPlcSetting(
        "Probe_Shutdown",
        60d,
        "Время, на которое включается щуп (сек)"
    );

Параметры функции:
• string Id - Идентификатор настройки
• double DefaultValue - Значение по умолчанию для настройки
• string Description - Текстовое описание настройки

4.2. Чтение настройки PLC

Фуняция GetPlcSetting Предназначена для чтение значение настройки в коде PLC:
Пример вызова GetPlcSetting:


    double Value = GetPlcSetting("Probe_Shutdown");

Параметры функции:
• string Id - Идентификатор настройки

4.3. Установка настройки PLC

Фуняция SetPlcSetting Предназначена для чтение значение настройки в коде PLC:
Пример вызова SetPlcSetting:


    SetPlcSetting("Probe_Shutdown", 60d);

Параметры функции:
• string Id - Идентификатор настройки
• double Value - Значение для сохранения настройки

4.4. Объявление постоянной УП переменной

Фуняция DeclarationNcVariable Предназначена для объявления постоянной УП переменной:

Эта переменная может быть считана и установлена как в PLC коде так и в управляющей программе.
DeclarationNcVariable должен быть объявлен в разделе Init().
Пример вызова DeclarationNcVariable:


    DeclarationNcVariable(
        "#PROBE_FEED",
        "Скорость подачи при измерении заготовки",
        "Feed rate when measuring a workpiece",
        500
    );

Параметры функции:
• string Name - Идентификатор настройки
• string CommentRu - Описание настройки на Русском
• string CommentEn - Описание настройки на Английском

4.5. Чтение постоянной УП переменной

Фуняция GetNcVariable Предназначена для чтения переменной в коде PLC:
Пример вызова GetNcVariable:


    double Value = GetNcVariable("#PROBE_FEED");

Параметры функции:
• string Name - Идентификатор настройки

4.6. Установка постоянной УП переменной

Фуняция SetNcVariable Предназначена для чтение значение настройки в коде PLC:
Пример вызова SetNcVariable:


    SetNcVariable("#PROBE_FEED", 500d);

Параметры функции:
• string Name - Идентификатор настройки
• double Value - Значение для сохранения настройки

4.7. Объявление M команды УП, выполняемой в PLC

Фуняция DeclarationMCommand Предназначена для объявление M команды УП, выполняемой в PLC:

DeclarationMCommand должен быть объявлен в разделе Init().
Пример вызова DeclarationMCommand:


    DeclarationMCommand("M7", "M9", "MQL-Масляный туман");

Параметры функции:
• string MCommand - Символ и номер команды
• string Group - Символ и номер команды которые входят в модальную группу
• string Description - Описание команды

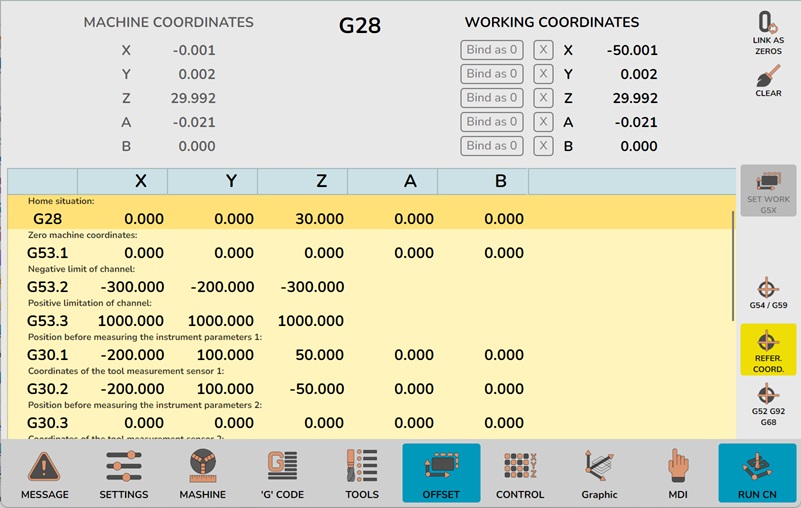

4.8. Объявление Reference Point

Объект ReferencePoint предназначен для задания списка референтных координат
После объявления в PLC название референтных координат будет отображаться в ЧПУ:

Как правило - для дальнейшего обращения к координатам из других систем объявлять ее нужно в структуре TDM.
Пример:


    public partial struct TDM {
        .....
        // Референсные координаты для смены инструмента
        public static ReferencePoint G53_4 { get; set; } = new(
            RefPoint.G53_3,
            "MachinePlusLimitChannal",
            "Положительное ограничение осей"
        );
        .....
    }

Параметры инициализации:
• COM.RefPoint RefPoint - Номер G53 для УП. Перечисление, возможные значения:
COM.RefPoint.G28/G53_1/G53_2/G53_3/G30_1..G30_9
• string Id - Id (должен быть уникальным)
• string Name - Текст, который выводится в системе

5. Взаимодействие с ЧПУ

Взаимодействие программы PCL c системой ЧПУ происходит через различные обменные объекты. При измении обменного объекта в ЧПУ - передаче его в PLC произойдет только в начале цикла PLC. При изменении объекта в PLC передача его в ЧПУ произойдет только после завершения цикла PLC.

Условные сокращения:
• R - объект только для чтения
• W - объект только для записи
• RW - объект для чтения и записи

Пример обращения к обменному объекту:


    TPLC.Machine.MachineOn = false;

5.1. Группа обменных объектов Machine

Наименование группы: TPLC.Machine
В этой группе расположены обменные ячейки контроля станка

TPLC.Machine.MachineOn RW, тип bool
- Признак включения силового питания

TPLC.Machine.DriversOn RW, тип bool
- Признак включения сервоприводов

TPLC.Machine.ChannelCount R, тип byte
- Количество текущих каналов

TPLC.Machine.NumChannel RW, тип NumChannel
- Текущий канал.
- Перечисление: NumChannel.Channel_1/Channel_2

TPLC.Machine.CncCommand R, тип CncCommand
- Команда от CNC системы.
- Перечисление: CncCommand.Reset

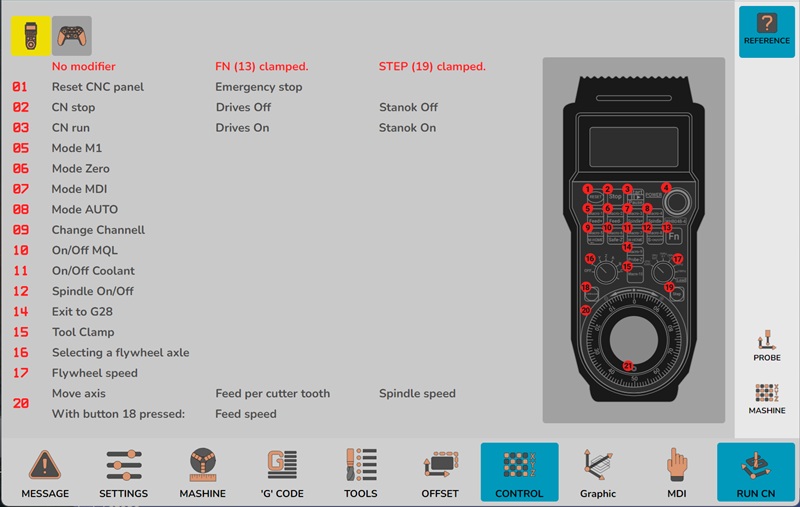

TPLC.Machine.ButtonInterception R, тип bool
- Признак перехвата кнопки из ЧПУ

TPLC.Machine.ButtonPress RW, тип Buttons
- Перехваченная кнопка,
- Перечисление: Buttons.UpRun/UpStop

TPLC.Machine.Reset RW, тип bool
- Сброс ЧПУ

TPLC.Machine.AllDisableVoltage R, тип bool
- Признак что на всех серво-драйверах выключено питание выходных каскадов

5.2. Группа обменных объектов Machine.UP

Наименование группы: TPLC.Machine.UP
В этой группе расположены обменные ячейки контроля УП

TPLC.Machine.UP.UpRun R, тип bool
- Признак выполнения УП на ЧПУ

TPLC.Machine.UP.UpStop R, тип bool
- Признак приостановки УП.
- Пока данная ячейка выставлена, УП будет в состоянии приостановки.

TPLC.Machine.UP.UpRunRequest W, тип bool
- Запрос на запуск УП.
- Выставляется на один такт, сбрасывается автоматически при запуске УП.

TPLC.Machine.UP.UpStopRequest W, тип bool
- Запрос на приостановку УП.
- Выставляется на один такт, сбрасывается автоматически при запуске УП.

TPLC.Machine.UP.UpAbortRequest W, тип bool
- Запрос на прерывание УП.
- Выставляется на один такт, сбрасывается автоматически при запуске УП.

TPLC.Machine.UP.UpReloadRequest W, тип bool
- Повторный выбор УП по M-команде.

TPLC.Machine.UP.UpChosen R, тип bool
- УП выбрана и может быть исполнена в автоматическом режиме.

TPLC.Machine.UP.UpCondStop R, тип bool
- Включен условный останов по M1.

TPLC.Machine.UP.PosUpLine R, тип Dictionary‹NumChannel, int›
- Текущая строка УП в каждом из каналов
- Перечисление: NumChannel.Channel_1/Channel_2
- Значение int - номер выполняемой строки УП

5.3. Группа обменных объектов Machine.Mode

Наименование группы: TPLC.Machine.Mode
В этой группе расположены обменные ячейки контроля за режимами ЧПУ

TPLC.Machine.Mode.Mode R, тип CncMode
- Текущий режим ЧПУ
- Перечисление CncMode.MDI/Zero/Auto/Training

TPLC.Machine.Mode.ModeRequest W, тип CncMode
- Запрос на смену режима ЧПУ.
- Перечисление CncMode.MDI/Zero/Auto/Training

TPLC.Machine.Mode.SingleFrameMode R, тип bool
- Покадровый режим УП.

TPLC.Machine.Mode.SingleFrameModeRequest W, тип bool
- Запрос на Покадровый режим УП.

TPLC.Machine.Mode.M1Mode R, тип bool
- Режим останова по M1.

TPLC.Machine.Mode.M1ModeRequest W, тип bool
- Запрос на режим останова по M1.

TPLC.Machine.Mode.TcpMode R, тип bool
- TCP режим УП.

TPLC.Machine.Mode.TcpModeRequest W, тип bool
- Запрос на включение/выключение TCP режима.

TPLC.Machine.Mode.DemoMode R, тип bool
- Демо режим ЧПУ.

TPLC.Machine.Mode.DemoModeRequest W, тип bool
- Запрос на включение/выключение демо режима.

5.4. Группа обменных объектов Channel

В ЧПУ системе может быть 1 или 2 канала работы.

Получение списка каналов:
TPLC.Channels R, тип Dictionary‹NumChannel, PLC.PLC_Channel›
- Перечисление: NumChannel.Channel_1/Channel_2
- PLC_Channel - объект - в котором определены обменные ячейки канала

TPLC.CurChannel R, тип PLC.PLC_Channel
- PLC_Channel - объект - в котором определены обменные ячейки канала

TPLC.Channels[NumChannel.Channel_X].M789Request R, тип int
- Запрос/Уведомление включения M7 M8 M9.

TPLC.Channels[NumChannel.Channel_X].GroupGM R, тип Dictionary‹EnumGroupGM, int›
- Активные модальные команды в группах.
Перечисление: EnumGroupGM.G_0_3/G_17_19/G_40_42/G_43_49/G_52/G_92/G_61_64/G_68/G_69/G_80_85/G_90_91/G_901_911/G_93_95/G_98_99/M_0_1/M_3_5/M_7_9/M_8_9 В значении словаря по EnumGroupGM - номер активной команды в группе

TPLC.Channels[NumChannel.Channel_X].ContentExpression(string Expression) функция, возвращает тип double
- Запрос вычисления выражения управляющей програамы в канале.
- Expression - строка - в которой описвно выражение для вычисления
В Вычислениях могут участвовать переменные УП

Пример обращения к обменным ячейкам канала:


        // Установка скорости подачи в первом канале (Первый канал есть всегда)
        TPLC.Channels[NumChannel.Channel_1].Feed.CorrectorG1 = 1000;

        // Установка скорости подачи во втором канале (Второй канал может отсутствовать)
        if (TPLC.Channels.ContainsKey(NumChannel.Channel_2)) {
            TPLC.Channels[NumChannel.Channel_2].Feed.CorrectorG1 = 1000;
        }

        // Установка скорости подачи в текущем канале (который выбран для управления)
        TPLC.CurChannel.Feed.CorrectorG1 = 250;

        // Проверка текущей модальной команды в группе
        if (TPLC.Channels[NumChannel.Channel_1].GroupGM[EnumGroupGM.G_0_3] == 1) { .... };

        // Плучение результата замера по оси Z
        double PosZ = TPLC.Channels[NumChannel.Channel_1].CalсContentExpression("#PROBE_Z");

5.5. Группа обменных объектов Channel.CurrentTool

Наименование группы: TPLC.Channels[NumChannel.Channel_X].CurrentTool
В этой группе расположены обменные ячейки контроля за инструментом в нужном канале

TPLC.Channels[NumChannel.Channel_X].CurrentTool.Number R, тип int
- Номер иснтрумента

TPLC.Channels[NumChannel.Channel_X].CurrentTool.Id R, тип int
- Уникальный идентификтор инструмента

TPLC.Channels[NumChannel.Channel_X].CurrentTool.BindingToolId R, тип int
- Номер привязки инструмента

TPLC.Channels[NumChannel.Channel_X].CurrentTool.Slot R, тип int
- Номер слота в магазине

TPLC.Channels[NumChannel.Channel_X].CurrentTool.Corrector R, тип int
- Номер корректора инструмента

TPLC.Channels[NumChannel.Channel_X].CurrentTool.RequestToolChangeForm W, тип bool
- Запрос на откытие интерактивной формы смены инструмента

5.6. Группа обменных объектов Channel.Feed

Наименование группы: TPLC.Channels[NumChannel.Channel_X].Feed
В этой группе расположены обменные ячейки контроля за подачей в нужном канале

TPLC.Channels[NumChannel.Channel_X].Feed.Value R, тип int
- Расчетная скорость подачи

TPLC.Channels[NumChannel.Channel_X].Feed.ValueReal R, тип int
- Фактическая скорость подачи

TPLC.Channels[NumChannel.Channel_X].Feed.CorrectorG1 RW, тип double
- Корректор подачи 100% для G1/2/3/4

TPLC.Channels[NumChannel.Channel_X].Feed.CorrectorG0 RW, тип double
- Корректор подачи 100% для G0

5.7. Группа обменных объектов Channel.Mcode

Наименование группы: TPLC.Channels[NumChannel.Channel_X].Mcode
В этой группе расположены обменные ячейки контроя за выполнением M команд в нужном канале

TPLC.Channels[NumChannel.Channel_X].Mcode.Code R, тип float?
- Выполняется указанная M-команда если нет - то null
- Для M5 будет передано 5.0, Для М5.23 будет передано 5.23,

TPLC.Channels[NumChannel.Channel_X].Mcode.Done W, тип bool
- Прекращение М команды. PLC уведомляет ЧПУ, что указанная M команда выполнена.

TPLC.Channels[NumChannel.Channel_X].Mcode.ParallelCode R, тип float?
- Выполняется паралельная (без остановки УП) указанная M-команда если нет - то null
- Для M5 будет передано 5.0, Для М5.23 будет передано 5.23,

TPLC.Channels[NumChannel.Channel_X].Mcode.ParallelDone W, тип bool
- Прекращение параллельной М команды. PLC уведомляет ЧПУ, что указанная параллельная M команда выполнена.

5.8. Группа обменных объектов Channel.Spindle

Наименование группы: TPLC.Channels[NumChannel.Channel_X].Spindle
В этой группе расположены обменные ячейки контроя за шпинделем в нужном канале

TPLC.Channels[NumChannel.Channel_X].Spindle.Axis R, тип EnumAxis
- Идентификатор оси шпинделя
- Перечисление: EnumAxis.NAN/X/Y/Z/A/B/C/U/V/W/Q/E/Ĉ

TPLC.Channels[NumChannel.Channel_X].Spindle.State R, тип EnumDriverState
- Статус серводрайвера шпинделя:
- Перечисление: EnumDriverState.NotReadyToOn/ErrorForToOn/ReadyToOn/Enabled/Run/QuickStop/EmergencyStop

TPLC.Channels[NumChannel.Channel_X].Spindle.SpindleStateRequest W, тип
- Запрос на смену статуса серво-драйвера шпинделя:
- Перечисление: EnumDriverState.NotReadyToOn/ErrorForToOn/ReadyToOn/Enabled/Run/QuickStop/EmergencyStop

TPLC.Channels[NumChannel.Channel_X].Spindle.SpindleSpeedCorrector RW, тип double
- Корректор оборотов шпинделя 100%

TPLC.Channels[NumChannel.Channel_X].Spindle.SpindleSpeed R, тип int
- Обороты шпинделя

TPLC.Channels[NumChannel.Channel_X].Spindle.SpindAxisMode R, тип bool
- Текущий шпиндель в режиме оси.

5.9. Группа обменных объектов Channel.Probe

Наименование группы: TPLC.Channels[NumChannel.Channel_X].Probe
В этой группе расположены обменные ячейки контроя за выполнением команд пробника в нужном канале

TPLC.Channels[NumChannel.Channel_X].Probe.Skip R, тип bool
- Прервать исполнение по датчику G31 и перейти к следующему кадру.

TPLC.Channels[NumChannel.Channel_X].Probe.Move R, тип bool
- Идёт выполнение команды G31.

5.10. Группа обменных объектов Axis

В ЧПУ системе может быть от 3 до 12 осей.

Получение списка осей:
TPLC.Axles R, тип Dictionary‹EnumAxis, PLC.PLC_Axis›
- Перечисление: EnumAxis.NAN/X/Y/Z/A/B/C/U/V/W/Q/E/Ĉ
- PLC_Axis - объект - в котором определены обменные ячейки оси

Пример обращения к обменным ячейкам осей:


        // Получение позиции оси
        TPLC.Axles[EnumAxis.X];
        if (Axles.ContainsKey(EnumAxis.X)) {
            var PosAbs = Axles[EnumAxis.X].Pos.Abs;
        };

5.11. Группа обменных объектов Axis.Settings

Наименование группы: TPLC.Axles[EnumAxis.X].Settings
В этой группе расположены обменные ячейки настроек выбранной оси

TPLC.Axles[EnumAxis.X].Settings.PurposeAxis R, тип EnumPurposeAxis
- Назначение Оси
- Перечисление EnumPurposeAxis.Linear_X/Linear_Y/Linear_Z/Rotation_A/Rotation_B/Rotation_C/Spindle/RotSpindle_C/Slave_X/Slave_Y/Slave_Z/NotInterpolated

TPLC.Axles[EnumAxis.X].Settings.IsAxisPurpose R, тип EnumPurposeAxis
- Возвращает одно из значений EnumPurposeAxis.Linear_X/Linear_Y/Linear_Z/Rotation_A/Rotation_B/Rotation_C/NotInterpolated

TPLC.Axles[EnumAxis.X].Settings.IsAxis R, тип bool
- Возвращает true - если ось - интерполируемая ось

TPLC.Axles[EnumAxis.X].Settings.IsSpindle R, тип bool
- Возвращает true - если ось - шпиндель инструмента

TPLC.Axles[EnumAxis.X].Settings.IsLinear R, тип bool
- Возвращает true - если ось линейная

TPLC.Axles[EnumAxis.X].Settings.IsRotation R, тип bool
- Возвращает true - если ось вращения

TPLC.Axles[EnumAxis.X].Settings.IsXYZ R, тип bool
- Возвращает true - если ось или X или Y или Z

TPLC.Axles[EnumAxis.X].Settings.Channel R, тип NumChannel
- Принадлежность оси к каналу
- Перечисление: NumChannel.Channel_1/Channel_2

TPLC.Axles[EnumAxis.X].Settings.FeedRateSec R, тип double
- Максимальная скорость подачи по G1 мм*сек

TPLC.Axles[EnumAxis.X].Settings.FeedRateSecG0 R, тип double
- Максимальная скорость подачи по G0 мм*сек

TPLC.Axles[EnumAxis.X].Settings.FeedHouming R, тип double
- Максимальная скорость подачи при выходе в ноль мм*мин

TPLC.Axles[EnumAxis.X].Settings.AccelerationG1 R, тип double
- Максимальное ускорение по G1 мм*сек*сек/с

TPLC.Axles[EnumAxis.X].Settings.AccelerationG0 R, тип double
- Максимальное ускорение по G0 мм*сек*сек/с

TPLC.Axles[EnumAxis.X].Settings.TypeHouming R, тип EnumTypeHouming
- Тип выхода в ноль по оси
- Перечисление: EnumTypeHouming.Forbidden/NotRequired/Required

5.12. Группа обменных объектов Axis.Pos

Наименование группы: TPLC.Axles[EnumAxis.X].Pos
В этой группе расположены обменные ячейки положения выбранной оси

TPLC.Axles[EnumAxis.X].Pos.Abs R, тип double
- Текущее абсолютное (Машинное) положение оси

TPLC.Axles[EnumAxis.X].Pos.Work R, тип double
- Текущее рабочее положение оси.

TPLC.Axles[EnumAxis.X].Pos.Delta R, тип double
- Текущее отклонение (Рассогласование) оси по обратной связи

TPLC.Axles[EnumAxis.X].Pos.Feed R, тип double
- Текущая скорость оси

TPLC.Axles[EnumAxis.X].Pos.Load R, тип double
- Текущая нагрузка на ось в %

TPLC.Axles[EnumAxis.X].Pos.Accel R, тип double
- Текущее ускорение Оси

5.13. Группа обменных объектов Axis.Grab

Наименование группы: TPLC.Axles[EnumAxis.X].Grab
В этой группе расположены обменные ячейки перехвата управления выбранной оси

TPLC.Axles[EnumAxis.X].Grab.On R, тип bool
- Режим управления осью от ПЛК включен.

TPLC.Axles[EnumAxis.X].Grab.TargetPos W, тип double
- Команда на перемещение в позицию, заданную объектом

TPLC.Axles[EnumAxis.X].Grab.Ok R, тип bool
- Достигнута координата в режиме от ПЛК - команда выполнена.

TPLC.Axles[EnumAxis.X].Grab.Reset W, тип bool
- Сброс последней команды на перемещение.

TPLC.Axles[EnumAxis.X].Grab.Feed RW, тип int
- Скорость позиционирования оси в режиме перехвата

5.14. Группа обменных объектов Axis.Home

Наименование группы: TPLC.Axles[EnumAxis.X].Home
В этой группе расположены обменные ячейки управления выхода в ноль выбранной оси

TPLC.Axles[EnumAxis.X].Home.HoumingOk R, тип bool
- Выход в «0» завершен.

TPLC.Axles[EnumAxis.X].Home.HomeRequest W, тип bool
- Запрос на выход в «0» по оси.

TPLC.Axles[EnumAxis.X].Home.IsHome R, тип bool
- Идет выход в «0» по оси.

TPLC.Axles[EnumAxis.X].Home.HomeAbort W, тип bool
- Отмена команды на выход в ноль.

6. Программные пульты

В коде PLC есть возможность запрограммировать несколько пультов, которые будут выведены на экране ЧПУ.
Вывод пультов на экран будет на вкладке "Пульт" (Вот это неожиданность)

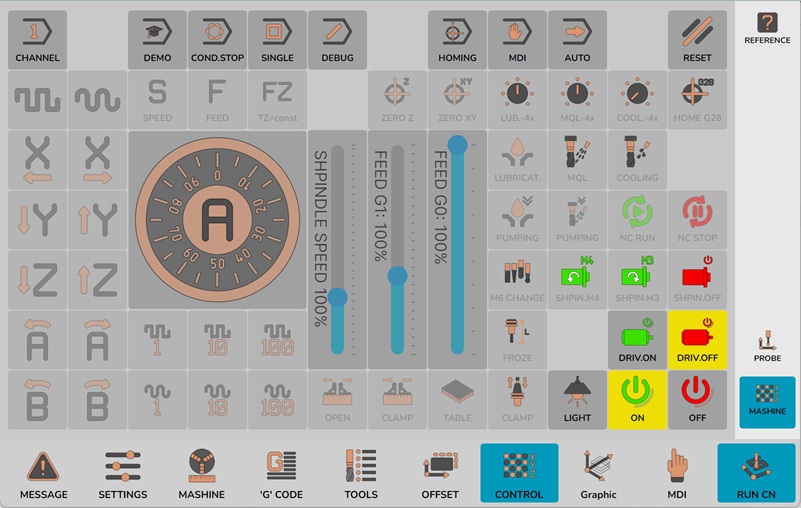

Пример программного пульта:

Список запрограммированных пультов и их выбор - на правой панели страницы
Всего возможно добавить 8 пультов.
1, 2 и 8 - запрограммированы в штатной поставке.
3 - зарезервирован для разработчиков.
4,5,6,7 - доступны пользователям для программирования

Обекты, которые используются для программирования пультов:

6.1. PlcButton

Объект PlcButton Предназначен для описания кнопки пульта.
PlcButton должен быть объявлен в разделе Инициализации переменных.
Пример объявления кнопки пульта:


    // Объявление кнопки с предопределенной картинкой
    static readonly PlcButton BtReset = new(
        Translate("СБРОС", "RESET"),
        EnumPlcImage.Reset,
        false);

    // Обявление кнопки с произвольной картинкой
    static readonly PlcButton BtReset = new(
        Translate("СБРОС", "RESET"),
        PlcEngine.CreateSvgImage(
            """
            ‹svg›‹defs›‹style›.cls-1 {fill: #4d4d4d;}.cls-1, .cls-2 {stroke: #000;stroke-linecap: round;stroke-linejoin: round;stroke-width: 3.57px;}.cls-2 {fill: #db956f;}‹/style›‹/defs›
              ‹path class="cls-1" d="M424.06,191.41v245.36c0,11.04-8.97,19.98-20.04,19.98h-78.78c-11.07,0-20.04-8.95-20.04-19.98v-81.42c0-11.04-8.97-19.98-20.04-19.98h-48.21c-11.07,0-20.04,8.95-20.04,19.98v81.42c0,11.04-8.97,19.98-20.04,19.98H112.1c-11.07,0-20.04-8.95-20.04-19.98V191.41l166-105.38,166,105.38Z"/›
              ‹path class="cls-2" d="M48.15,249.51c-10.22,0-20.23-5.05-26.11-14.3-9.13-14.36-4.85-33.38,9.55-42.49L241.52,60.03c10.17-6.42,23.19-6.37,33.3,.15l205.83,132.7c14.32,9.24,18.42,28.29,9.17,42.57-9.26,14.26-28.36,18.36-42.69,9.14l-189.22-122L64.65,244.73c-5.13,3.24-10.85,4.78-16.5,4.78Z"/›
              ‹path class="cls-1" d="M92.02,154.53V71.41c0-6.09,4.95-11.03,11.06-11.03h38.94c6.11,0,11.06,4.94,11.06,11.03v44.52l-61.06,38.6Z"/›
            ‹/svg›
            """),
        false);

Параметры инициализации:
• string Name - Отображаемое наименование кнопки
• или: EnumPlcImage Image - Идентификатор встроенной картинки. Перечисление, возможные значения указаны в приложении
• или: SvgImage? Image - Картинка формата svg, полученная через функцию PlcEngine.CreateSvgImage(string SvGString)
• bool DifferentChanel - Признак - что кнопка может иметь различное действие в зависимости от канала (управляет системой для каждого канала в отдельности)
Пример - на кнопке "4" на скрине ниже - появляется в кружочке номер канала.

Свойства и функции кнопки:
• bool Front - Взводится по фронту нажатия кнопки (от предыдущей секции). Во время работы секции PLC не изменяется.
• bool Rear - Взводится по спаду нажатия кнопки (от предыдущей секции). Во время работы секции PLC не изменяется.
• bool Press - Состояние нажатия кнопки. Во время работы секции PLC не изменяется.
• bool Enable - Вход, при false кнопка блокируется - "3" на скрине ниже.
• bool Led - Вход, при true кнопка подсвечивается - "2" на скрине ниже.

Пример использования:


    BtMoveSwitch.Enable = TDM.IsJogMode || TDM.IsZeroMode;
    TDM.CommanMove = BtMoveSwitch.Front;

6.2. PlcSwitch

Объект PlcSwitch Предназначен для описания переключателя пульта.
Для переключателя может задаваться количество положений.

Пользователь на экране пульта может нажимать на левую или правую часть переключателя - уменьшая или увеличивая значение переключателя.
PlcSwitch должен быть объявлен в разделе Инициализации переменных.
Пример объявления переключателя:


    // Объявление переключателя скорости подачи
    static readonly PlcSwitch BtFeedSwitch = new(
        "FAST-{0}x",
        4,
        1,
        false);

Параметры инициализации:
• string Name - Отображаемое наименование переключателя. Символы в наименовании "{0}" будт заменены на число - текущее значение переключателя
• int MaxSwitch - Количество положений переключателя, максимально - 6
• int Switch - Начальное положение переключателя • bool DifferentChanel - Признак - что кнопка может иметь различное действие в зависимости от канала (управляет системой для каждого канала в отдельности)

Свойства и функции переключателя:
• bool Switch - Значение переключателя. Чтение и запись. Во время работы секции PLC не изменяется.
• bool Enable - Вход, при false переключатель блокируется.
• bool Led - Вход, при true переключатель подсвечивается.

Пример использования:


    BtFeed100.Led = BtFeedSwitch.Switch == 3;
    switch (BtFeedSwitch.Switch) {
        case 1: BtFeedSwitch.Name = "FAST 1x"; break;
        case 2: BtFeedSwitch.Name = "FAST 10x"; break;
        case 3: BtFeedSwitch.Name = "FAST 100x"; break;
        case 4: BtFeedSwitch.Name = "FAST 1000x"; break;
    };

6.3. PlcWell

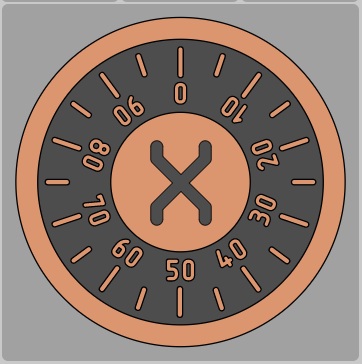

Объект PlcWell Предназначен для описания энкодера-маховика пульта:

Пользователь на экране пульта может "Крутить" энкодера-маховик влево и вправо - уменьшая или увеличивая значение PlcWell.
PlcWell должен быть объявлен в разделе Инициализации переменных.
Пример объявления PlcWell:


    // Обявление энкодера-маховик скорости подачи
    static readonly PlcWell BtWheel = new(
        string.Empty,
        EnumAxis.X);

Параметры инициализации:
• string Name - Отображаемое наименование
• object AxisImage - предопределенная картинка оси.
Может принимать типы: EnumAxis, EnumPlcImage, SvgImage
EnumAxis.NAN/X/Y/Z/A/B/C/U/V/W/Q/E/Ĉ

Свойства и функции PlcWell:
• double Steps - Значение энкодера-маховика в шагах (4 градуса - 74 шага на оборот).
Чтение. Во время работы секции PLC не изменяется.
• bool Enable - Вход, при false переключатель блокируется.
• object AxisImage - Чтение и запись.
Может принимать типы: EnumAxis, EnumPlcImage, SvgImage

Пример использования:


    DT.WellFeed += BtWheel.Steps / 5d;
    BtWheel.AxisImage = EnumPlcImage.F;
    BtWheel.Enable = TDM.IsJogMode || TDM.IsWorkMode || TDM.IsZeroMode;

6.3. PlcSlider

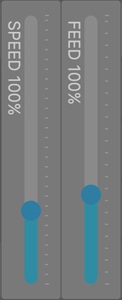

Объект PlcSlider Предназначен для описания вертикального ползунка управления:

Пользователь на экране пульта может "Перемещать" ползунок верх-вниз - уменьшая или увеличивая значение PlcSlider.
PlcSlider должен быть объявлен в разделе Инициализации переменных.
Пример объявления PlcSlider:


    // Объявление Slider скорости подачи
    static readonly PlcSlider SlFeed = new(
        "FEED {0:#.}%",
        TPLC.MinFeedCorrectorG1,
        TPLC.MaxFeedCorrectorG1,
        TPLC.CurChannel.Feed.CorrectorG1,
        10, 5, 60, 80, 120, 150);

Параметры инициализации:
• string Name - Отображаемое наименование с форматом вывода значения
• double MinValue - минимальное значение.
• double MaxValue - максимальное значение.
• double InitValue - начальное значение.
• double TickFrequencyView - шаг показываемой шкалы.
• double TickFrequencySnap - шаг применяемой дискретной шкалы.
• double MinRed - минимальное значение - ниже которого шкала красная.
• double MinYellow - минимальное значение - ниже которого шкала желтая (до MinRed).
• double MaxYellow - максимальное значение - выше которого шкала желтая (до MaxRed).
• double MaxRed - максимальное значение - выше которого шкала красная.
Свойства и функции кнопки:
• bool Front - Взводится по фронту при перемещении ползунка. Во время работы секции PLC не изменяется.
• bool Rear - Взводится по спаду при перемещении ползунка. Во время работы секции PLC не изменяется.
• bool Enable - Вход, при false ползунок блокируется.

Пример использования:


    SlFeed.Enable = TDM.IsJogMode || TDM.IsWorkMode || TDM.IsZeroMode;
    if (SlFeed.Front && SlFeed.Enable) {
        DT.CM_FeedCorrectorG1 = SlFeed.Value;
    };

6.5. PlcText

Объект PlcWell Предназначен для вывода произвольного текста на пульт:

Пользователь на экране пульта может "Крутить" энкодера-маховик влево и вправо - уменьшая или увеличивая значение PlcWell.
PlcText должен быть объявлен в разделе Инициализации переменных.
Пример объявления PlcText:


    static readonly PlcText Text = new(
        Translate("Установите пробник", "Place the probe"),
        10,
        false,
        PlcText.BackgroundDefault,
        PlcText.ForegroundDefault,
        PlcText.Alignment.Center,
        PlcText.Alignment.Center);

Параметры инициализации:
• string Text - Отображаемое текст
• double FontSize - Размер шрифта.
• bool SpecialFont - При true - выводится специальным шрифтом для чисел.
• Color Background - Цвет фона. Можно задать цвет фона по умолчанию: PlcText.BackgroundDefault
• Color Foreground - Цвет текста. Можно задать цвет фона по умолчанию: PlcText.ForegroundDefault
• Alignment VerticalAlignment - Выравнивание текста по горизонтали, PlcText.Alignment.Center/Right/Left
• Alignment HorizontalAlignment - Выравнивание текста по вертикали, PlcText.Alignment.Center/Top/Bottom

Свойства и функции PlcText:
• string Name - Отображаемое наименование кнопки
• double FontSize - Размер шрифта.
• bool SpecialFont - При tue - выводится специальным шрифтом для чисел.
• Color Background - Цвет фона. Можно задать цвет фона по умолчанию: PlcText.BackgroundDefault
• Color Foreground - Цвет текста. Можно задать цвет фона по умолчанию: PlcText.ForegroundDefault
• Alignment VerticalAlignment - Выравнивание текста по горизонтали, PlcText.Alignment.Center/Right/Left
• Alignment HorizontalAlignment - Выравнивание текста по вертикали, PlcText.Alignment.Center/Top/Bottom

Цвет можно задать свой, пример:


    // Задание произвольных цветов
    PlcText.Name = "Новый цвет";
    PlcText.Color HeadColor = new("#FFFF1F1F", "#FFFF8080");

6.6. Объявление пульта

Пульт необходимо объявлять один раз при старте системы. Как правило это нужно делать в секции инициализации переменных. Пример:


    // Обявление пульта c картинкой кнопки из системы
    TabPultProbe = NewTabPult(
        Translate("МОЙ ПУЛЬТ", "USER PULT"),
        EnumPlcImage.Fack);

    // Обявление пульта с произвольной картинкой - кнопкой
    TabPultProbe = NewTabPult(
        Translate("МОЙ ПУЛЬТ", "USER PULT"),
        PlcEngine.CreateSvgImage(
            """
            ‹svg›‹defs›‹style›.cls-1 {fill: #4d4d4d;}.cls-1, .cls-2 {stroke: #000;stroke-linecap: round;stroke-linejoin: round;stroke-width: 3.57px;}.cls-2 {fill: #db956f;}‹/style›‹/defs›
              ‹path class="cls-1" d="M424.06,191.41v245.36c0,11.04-8.97,19.98-20.04,19.98h-78.78c-11.07,0-20.04-8.95-20.04-19.98v-81.42c0-11.04-8.97-19.98-20.04-19.98h-48.21c-11.07,0-20.04,8.95-20.04,19.98v81.42c0,11.04-8.97,19.98-20.04,19.98H112.1c-11.07,0-20.04-8.95-20.04-19.98V191.41l166-105.38,166,105.38Z"/›
              ‹path class="cls-2" d="M48.15,249.51c-10.22,0-20.23-5.05-26.11-14.3-9.13-14.36-4.85-33.38,9.55-42.49L241.52,60.03c10.17-6.42,23.19-6.37,33.3,.15l205.83,132.7c14.32,9.24,18.42,28.29,9.17,42.57-9.26,14.26-28.36,18.36-42.69,9.14l-189.22-122L64.65,244.73c-5.13,3.24-10.85,4.78-16.5,4.78Z"/›
              ‹path class="cls-1" d="M92.02,154.53V71.41c0-6.09,4.95-11.03,11.06-11.03h38.94c6.11,0,11.06,4.94,11.06,11.03v44.52l-61.06,38.6Z"/›
            ‹/svg›
            """),);

Параметры инициализации:
• string Name - Отображаемое наименование в кнопке выбора пульта
• или EnumPlcImage Image - Предопределённая картинка. Будет отображаться на кнопке выбора пульта.
• или SvgImage Image - Произвольная картинка, полученная через функциюPlcEngine.CreateSvgImage(string SvGString) Будет отображатся на кнопке выбора пульта.

Свойства и функции PlcText:
• Clear() - Очистка всех кнопок на пульте

6.7. Заполнение пульта объектами

Заполнение пульта кнопками выполняется в функции AddButton() .
Пространство пульта на странице разобьётся на N-ное количество ячеек.
Пример:


    // Заполнение пульта
    CurTabPult.Clear();
    AddButton(CurTabPult,   BtChannelMode,  BtDemoMode,     BtModeM1,   BtModeSingle,   NoBut,          BtModeZero);
    AddButton(CurTabPult,   BtMoveSwitch,   NoBut,          NoBut,      NoBut,          BtCoordZ,       BtCoordXY);
    AddButton(CurTabPult,   BtRotationZp,   BtRotation1p,   BtSpeed,    BtFeed,         BtTooth,        NoBut);
    AddButton(CurTabPult,   BtRotationXm,   BtRotationXp,   BtWheel,    BtWheel,        BtWheel,        NoBut);
    AddButton(CurTabPult,   BtRotationZm,   BtRotation1m,   BtWheel,    BtWheel,        BtWheel,        NoBut);
    AddButton(CurTabPult,   BtRotation2m,   BtRotation2p,   BtWheel,    BtWheel,        BtWheel,        NoBut);
    AddButton(CurTabPult,   BtMoveX1,       BtMoveX100,     BtFeed1,    BtFeed10,       BtFeed100,      NoBut);

Количество ячеек по горизонтали будет равно максимальному количеству кнопок - переданных в функциюAddButton()
Количество ячеек по вертикали будет равно количеству вызова функциюAddButton()
Параметры заполнения:
• TabPult TabPult - Объявленный функциейNewTabPult() пульт
• object PultObject - Объекты пульта - до 40 обектов.
Принимаемые типы в PultObject: PlcButton, PlcSwitch, PlcWell, PlcText.

Объекты переданные в функцию AddButton() будут располагается в одну строку слева неправа.
Функцию AddButton() нужно вызывать несколько раз - по количеству строк кнопок на пульте.
Если в определенной ячейки кнопка не нужна - нужно передать объект "NoBut"

Если один и тот-же объект(кнопку) передать в двух смежных(или более) позициях (как по горизонтали так и по вертикали) - объект (кнопка) 'растянется' на эти ячейка как одна кнопка.
Смотрите в примере объект BtWheel - он растянут на 3х3 ячеек
В коде можно в приблизительном виде увидеть как будут расположены кнопки(или другие объекты) - смотрите пример выше.

7. Справка по пультам

В коде PLC есть возможность запрограммировать справки-подсказки по кнопкам пультов.
Вывод справок по пультам - на вкладке "Пульт", справа в панели сверху кнопка открытия справки
Пример справки по пульту:

Справок по пултам может быть несколько.
Программирование практически ни чем не отличается от программирования обычного пульта.
Создаваться справка должна в разделе Init().
Пример минимальной справки:


       // Объявляем справку
       PlcButton BImag = new("", EnumPlcImage.HelpWHB04B);

       // Создаем объекты справки
       PlcText.Color BacColor = new("#FFA1A1A1", "#FF797979");
       PlcText.Color HeadColor = new("#FFFF1F1F", "#FFFF8080");
       PlcText TxNoF = new(Translate("Без модиф.", "No modifier"), 20, false, null, HeadColor, PlcText.Alignment.Left, PlcText.Alignment.Center);
       PlcText TxYsF = new(Translate("FN (13) зажата.", "FN (13) clamped."), 20, false, null, HeadColor, PlcText.Alignment.Left, PlcText.Alignment.Center);
       PlcText TxYsS = new(Translate("STEP (19) зажата.", "STEP (19) clamped."), 20, false, null, HeadColor, PlcText.Alignment.Left, PlcText.Alignment.Center);

       // Регистрируем справку по пульту
       var HelpWHB = NewTabPult("", EnumPlcImage.PultWHB, -1);
       AddButton(HelpWHB, NoBut, NoBut, TxNoF, TxNoF, TxNoF, TxNoF, TxNoF, TxNoF, TxNoF, TxNoF);
       AddButton(HelpWHB, TxB01, NoBut, TxYsF, TxYsF, TxYsF, TxYsF, TxYsF, TxYsF, TxYsF, TxYsF);
       AddButton(HelpWHB, TxB02, NoBut, TxYsS, TxYsS, TxYsS, TxYsS, TxYsS, TxYsS, TxYsS, TxYsS);

       // Добавляем справку в список справок (для возможности выбора)
       new PlcPultHelp.HelpPult(
           String.Empty, //Translate("WHB", "WHB"),
           EnumPlcImage.PultWHB,
           HelpWHB
       );

Для полного понимания механизма программирования справки смотрите как это реализовано разработчиками в модуле PultWHB.cs
